PAT-30

Kategoria: Czyszczalnie

O maszynie

PAT-30 to maszyna, która radzi sobie z czyszczeniem dokładnym przy nawet 20t/h. Wyposażona w regulowany podzielnik strugi zapewniający równomierne rozprowadzenie ziarna po sicie. Właściwie dobrana aspiracja zwiększa jakość oczyszczonego ziarna i zapobiega rozwijaniu się pasożytów i szkodników w zbożu. Czyszczalnie przeznaczone do dokładnego i wstępnego czyszczenia, kalibracji, materiału siewnego, nasion wszystkich gatunków zbóż, rzepaku, kukurydzy, nasion roślin strączkowych i innych. z zanieczyszczeń lekkich (lżejszych od czyszczonego ziarna) takich jak: plewy, kurz i inne, z drobnych ciężkich zanieczyszczeń takich jak: piasek, drobne nasiona chwastów, drobne i rozdrobnione ziarna oraz zanieczyszczeń grubych (większych od czyszczonego ziarna) takich jak: słoma, kłoski, kamienie itp.

Czyszczalnia stosuje się do czyszczenia ziarna:

  • w gospodarstwach indywidualnych
  • w przedsiębiorstwach rolnych
  • w wytwórniach pasz i innych zakładach przetwórstwa nasion
  • przed suszarniami zbożowymi wszelkiego typu
  • w przedsiębiorstwach nasiennych

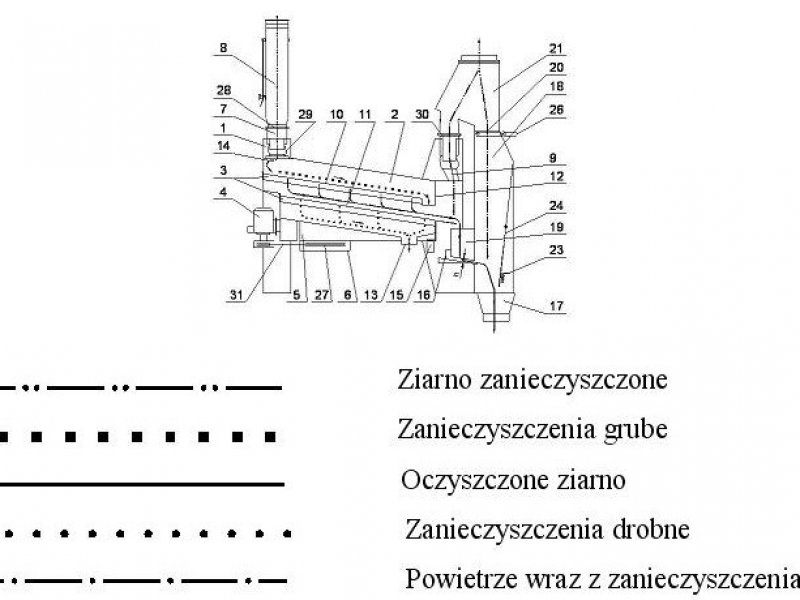

Zasada działania

Czyszczalnia czyści na zasadzie różnic grubości frakcji.

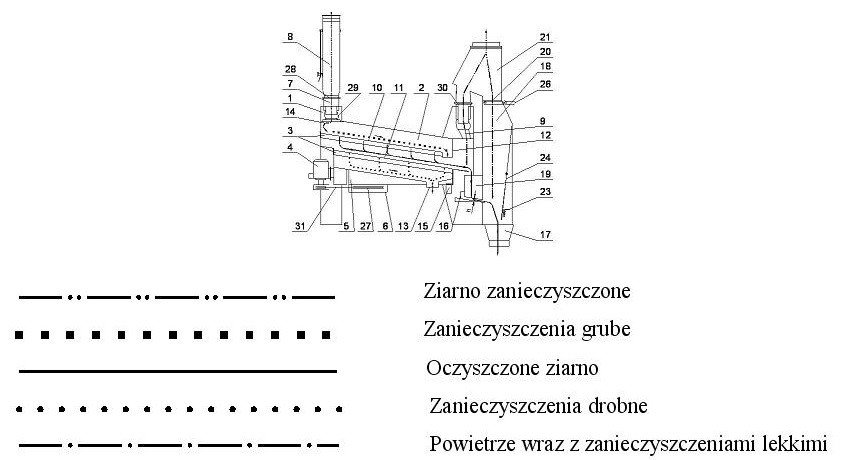

Nieoczyszczone ziarno przez króciec zasypowy wsypuje się równomiernie na sito górne czyszczalni. Posuwisto-obrotowy w poziomie ruch skrzyni z sitami przemieszcza ziarno po usytuowanych pod kątem sitach co powoduje efektywniejsze oczyszczanie ziarna.

Czyszczalnia wyposażona jest w dwa poziomy sit:

górne – do odbioru grubych zanieczyszczeń
dolne – do odbioru drobnych zanieczyszczeń

Zanieczyszczenia grube znajdujące się w ziarnie przemieszczają się po powierzchni sita górnego i wypadają korytkami do zbiornika zanieczyszczeń grubych, natomiast ziarno przesypuje się przez sito na dolny poziom sit.

Na dolnym poziomie sit zanieczyszczenia drobne przesiewane są przez sito dolne i przez specjalne korytko są wyprowadzane do zbiornika zanieczyszczeń drobnych, a ziarno oczyszczone z zanieczyszczeń grubych i drobnych kierowane jest do kanału aspiracyjnego, gdzie ostatecznie oczyszczane jest z zanieczyszczeń lekkich. Pozostałości lekkich zanieczyszczeń porywane są przez powietrze.

W czyszczalni zastosowano efektywny system oczyszczania sit – za pomocą kulek.

W zależności od zastosowanych sit urządzenie może pracować w trybach czyszczenia



CO DOSTAJESZ W ZESTAWIE Z MASZYNĄ?

  • wentylator
  • cyklon
  • 3 komplety sit dobrane do Twoich potrzeb
  • dwie ramy sitowe
  • kanał aspiracyjny
  • klucz mocowania ramek
  • komplet rękawów z materiału
  • rozdzielacz strugi ziarna
  • lej odpadów grubych
  • lej odpadów drobnych
  • kolektor
  • instrukcja obsługi
  • instrukcja montażu



CO MOŻESZ DOMÓWIĆ?

  • sita
  • ramy sitowe
  • komplet rękawów z materiału



Dane techniczne czyszczalni

Wydajność dla ziarna pszenicy o wilgotności 15% i początkowym zanieczyszczeniu mechanicznym od 1% do 3%, sprawność czyszczenia 70% 12 ton/h
Wydajność dla ziarna pszenicy o wilgotności 15% i początkowym zanieczyszczeniu mechanicznym od 1% do 3%, sprawność czyszczenia 30% 30 ton/h
Całkowita moc zainstalowana 5,1 kW
Długość 2370 mm
Wysokość 2500 mm
Szerokość 1490 mm
Waga czyszczalni 1005 kg
Powierzchnia sit 3 m2
Maksymalne zużycie powietrza 4000 m3/h

Właściwości użytkowania. Zalety.

  • czyszczalnia czyści na zasadzie różnicy grubości frakcji
  • współczynnik bezawaryjności – 99,5% – niezawodność wynikająca z przemyślanej konstrukcji
  • prostota obsługi
  • niskie koszty eksploatacji (tylko uzupełnianie smaru w jednym punkcie smarowniczym)
  • duża wydajność i efektywność czyszczenia ziarna dzięki dużej powierzchni sit i zastosowaniu najefektywniejszego sposobu przesiewania – ruchowi posuwisto-obrotowemu w poziomie skrzyni z sitami
  • szybka zmiana sit (ramy metalowe z przykręcanymi sitami)
  • w czyszczalni zastosowano efektywny system oczyszczania sit – za pomocą kulek
  • wysoka sprawność odbioru lekkich zanieczyszczeń dzięki podwójnemu systemowi aspiracji: z sita dolnego i kanału aspiracyjnego
  • skuteczny kanał aspiracyjny oraz kolektor (łącznik) aspiracji
  • wygodnie i płynnie regulowany podzielnik strugi ziarna
  • możliwość pracy w trybie czyszczenia dokładnego lub wstępnego (odpowiednio dobrane sita)
  • możliwość czyszczenia wszystkich rodzajów ziarna (wymienne sita)
  • czyszczalnia powinna sprawnie pracować w następujących warunkach klimatycznych – temperatura otoczenia od minus 10°C do plus 40°C i wilgotność względna powietrza od 40 % do 80 %
  • zaleca się usytuowanie czyszczalni w pomieszczeniach zamkniętych lub zadaszonych, bez sztucznie regulowanych warunków klimatycznych ( np. bez ocieplania)
